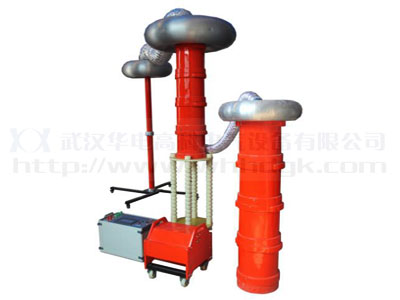

BPXZ-H系列變電站電氣設備交流耐壓諧振試驗裝置

變電站交流耐壓諧振試驗裝置、變電站電氣設備專用便攜式變頻諧振耐壓試驗裝置，適用于電氣設備的絕緣交、直流耐壓試驗。
參考標準： GB50150-2006,DL/T849.6-2004

1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
2、變頻控制源容量幅度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；采用了多電源模式，方便現場取電。
3、配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。

解決方案：
1、變電站設備諧振耐壓試驗方案

有關產品購買、信息咨詢、技術資料等歡迎致電：027-87771780 或是

BPXZ-H變電站電氣設備交流耐壓諧振試驗裝置交流耐壓諧振裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，電氣設備變頻串聯諧振耐壓裝置。

技術參數

技術參數
額定輸出電壓	0～1000kV(AC有效值)及其以下
輸出頻率	20～300Hz
諧振電壓波形	純正弦波,波形畸變率﹤1.0%
最大試驗容量	8000kVA及其以下
工作時間	工作制滿功率輸出下,一次連續工作時間可到60min
品質因數	30～90
頻率調節靈敏度	0.1Hz,不穩定度﹤0.05%
工作電源	AC380V/220V±15%/50Hz±5%

系列產品配置及使用范圍
產品型號名稱	適用范圍（10kV~500kV電壓等級變電站電氣設備交流耐壓設備，頻率30~300Hz）
	變頻源	諧振電抗器	激勵變壓器	分壓器	適用范圍
BPXZ-H/50/50/25	3kW	25kV/1A二臺（干式）	3kVA （干式）	50kV	1000kVA及以下10kV電力變
					10kV開關、母線、PT、CT等
					10kV（300mm2）電纜≤1.0km
BPXZ-H/108/108/27	5kW	27kV/1A四臺（干式）	5kVA （干式）	110kV	31500kVA及以下35kV電力變
					35kV開關、母線、PT、CT等
					10kV（300mm2）電纜2km
					35kV（300mm2）電纜0.5km
BPXZ-H/200/200/50	10kW	50kV/1A四臺（干式）	10kVA （干式）	200kV	50000kVA及以下110kV電力變
					110kVGIS、PT、CT等(預防性試驗)
					35kV（300mm2）電纜≤1.0km
					10kV（300mm2）電纜≤2.0km
BPXZ-H/270/270/45	15kW	45kV/1A六臺（干式）	15kVA （干式）	300kV	50000kVA及以下110kV電力變
					110kVGIS、PT、CT等
					35kV（300mm2）電纜≤1.2km
					10kV（300mm2）電纜≤3.0km
BPXZ-H/800/400/50	30kW	50kV/2A八臺（干式） 100kV/2A四臺（油浸式）	30 kVA （干式） 30kA （油浸式）	400kV	80000kVA及以下220kV電力變
					50000kVA及以下110kV電力變
					110kV/220kVGIS、PT、CT等
					35kV（300mm2）電纜≤2.0km
					110kV（300mm2）電纜≤0.7km
BPXZ-H/1600/800/200	60kW	200kV/2A四臺（油浸式）	60kVA （干式）	800kV	80000kVA及以下220kV電力變
					50000kVA及以下110kV電力變
					500kVGIS、PT、CT等
					220kV開關、GIS、PT、CT等
					110kV（400mm2）電纜≤1.5km
					220kV（300mm2）電纜≤1.0km
